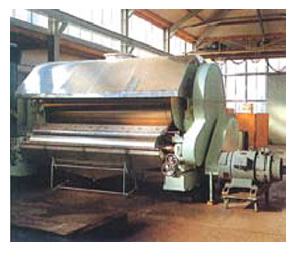

HG 系列滾筒刮板干燥機
概述:
滾筒刮板干燥機是一種內加熱傳導型轉動連續干燥設備。旋轉的滾筒通過其下部料槽,粘附著一厚度的料膜,熱量通過管道輸送至滾筒內壁,傳導到滾筒外壁,再傳導給料膜,使料膜中的濕得到蒸發、脫濕、使含濕分的物料得到干燥。干燥好的物料被裝置在滾筒表面的刮刀鏟離滾筒,到置于刮刀下方的螺旋輸送器,通過螺旋輸送器再將干物料集中、包裝。
特點:
1、熱效率高。因滾筒刮板干燥機傳熱機理屬熱傳導,傳熱方向在整個操作周期中保持一致,除蓋散熱和熱輻射損失外,其余熱量全都用于筒料膜濕分的蒸發上,熱效率可達70%-80%。
2、操作彈性大,適用性廣?烧{(diào)整滾筒刮板干燥機的諸多干燥因素。如進料的濃度、涂料料膜的厚度、加熱介質的溫度、滾筒的轉動速度等,都可以改變滾筒刮板干燥機的干燥效率,且諸多因素互無牽連。這給滾筒刮板干燥操作帶來很大方便,使之能適應多種物料的干燥和不同產量的要求。
3、干燥時間短。物料的干燥周期一般只有10-300秒,在適合于熱敏性物料。若將滾筒干燥機設置在真空器中,則可在減壓條件下運行。
4、干燥速率大。由于涂抹于筒壁的料膜很薄,一般在0.3-1.5mm,且傳熱、傳質方向一致,料膜表面可保持20-70kg.H2O/m2.h的蒸發強。
應用:
適用于化工、染料、制藥、食品、冶金等行業液體或較粘稠物料的干燥。
技術參數:
規格 |
滾筒尺寸mm |
有效加熱面積m2 |
干燥能力Kg.H2O/m2.h |
蒸汽耗量
Kg/h |
電機功率
kw |
外形尺寸
mm |
重量
kg |
HG-600 |
ф600x800 |
1.12 |
40-70 |
100-175 |
2.2 |
1700x800x1500 |
850 |
HG-700 |
ф700x1000 |
1.65 |
60-90 |
150-225 |
3 |
2100x1000x1800 |
1210 |
HG-800 |
ф800x1200 |
2.26 |
90-130 |
225-325 |
4 |
2500x1100x1980 |
1700 |
HG-1000 |
ф1000x1400 |
3.30 |
130-190 |
325-475 |
5.5 |
2700x1300x2250 |
2100 |
HG-1200 |
ф1200x1500 |
4.24 |
160-250 |
400-625 |
7.5 |
2800x1500x2450 |
2650 |
HG-1400 |
ф1400x1600 |
5.28 |
210-310 |
525-775 |
11 |
3150x1700x2800 |
3220 |
HG-1600 |
ф1600x1800 |
6.79 |
270-400 |
675-1000 |
11 |
3350x1900x3150 |
4350 |
HG-1800 |
ф1800x2000 |
8.48 |
330-500 |
825-1250 |
15 |
3600x2050x3500 |
5100 |
HG-1800A |
ф1800x2500 |
10.60 |
420-630 |
1050-1575 |
18.5 |
4100x2050x3500 |
6150 |
注:如客戶需要,可為客戶設計制造上部進料雙滾筒干燥機。
